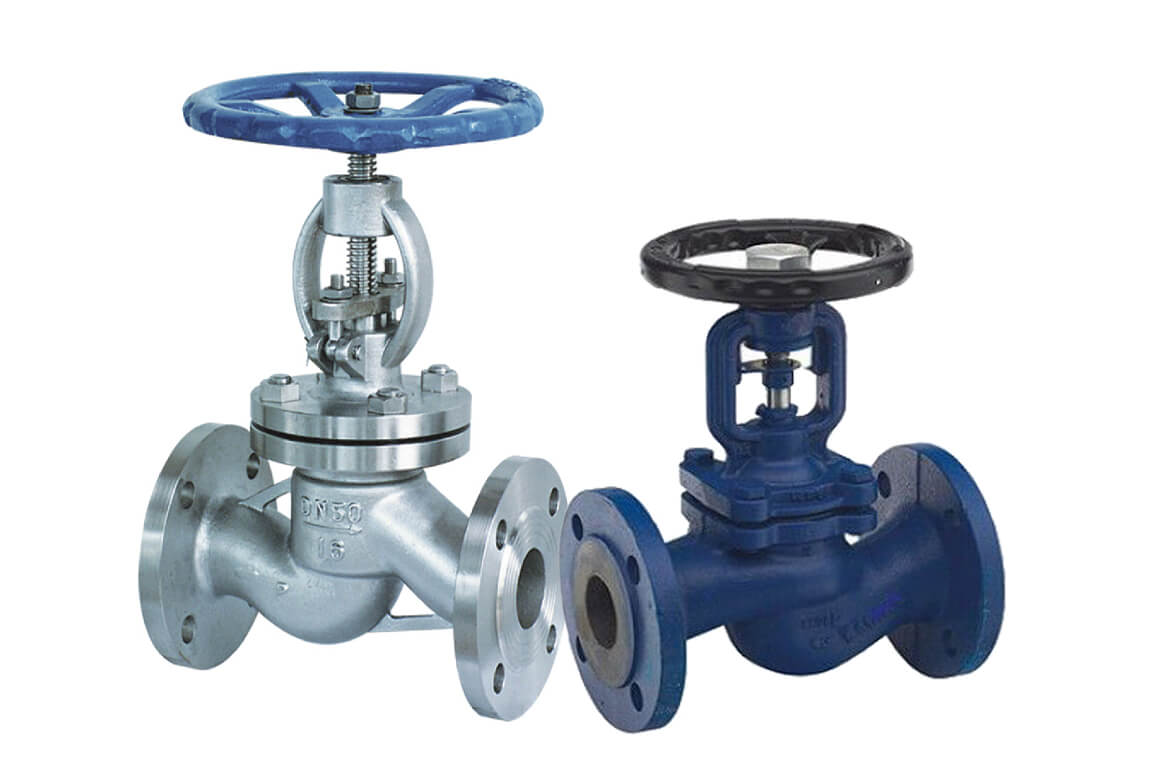

Запорные клапаны – это один из самых распространенных и важных типов трубопроводной арматуры, предназначенный для перекрытия потока рабочей среды. Они используются в самых разнообразных отраслях промышленности и в быту, обеспечивая надежный контроль над движением жидкостей, газов и других сред. Больше информации про клапаны можно узнать на сайте https://xn--80aaaaa1b0bfijmdc1ap0q.xn--p1ai/catalog/klapany-ventili/. Правильный выбор запорного клапана – залог эффективной и безопасной работы всей системы.
Принцип работы и конструкция
Запорный клапан работает по простому принципу: затвор, перемещаясь в корпусе клапана, перекрывает или открывает проходное отверстие для рабочей среды. Конструкция запорного клапана относительно проста, что обеспечивает его надежность и долговечность.
Основные элементы конструкции
Основными элементами запорного клапана являются корпус, крышка, затвор, шпиндель, сальник и привод. Корпус – это основная деталь, в которой размещаются все остальные элементы. Крышка закрывает корпус и обеспечивает герметичность. Затвор – это деталь, которая непосредственно перекрывает поток рабочей среды. Шпиндель передает усилие от привода к затвору. Сальник обеспечивает герметичность соединения шпинделя и крышки. Привод может быть ручным (маховик, рукоятка) или автоматическим (электропривод, пневмопривод).
Принцип действия
Принцип действия запорного клапана заключается в следующем: при вращении маховика или срабатывании привода шпиндель перемещается вверх или вниз, приводя в движение затвор. Затвор, в свою очередь, перекрывает или открывает проходное отверстие в корпусе клапана. В зависимости от конструкции клапана, затвор может перемещаться перпендикулярно потоку (в золотниковых клапанах) или под углом к потоку (в игольчатых клапанах).
Типы затворов
Существует несколько типов затворов, используемых в запорных клапанах: золотниковые, игольчатые, шаровые, дисковые. Золотниковые затворы обеспечивают плотное перекрытие потока и используются в клапанах для различных сред. Игольчатые затворы позволяют точно регулировать расход жидкости или газа и применяются в клапанах для точных измерений и дозирования. Шаровые затворы обеспечивают быстрое и полное перекрытие потока и используются в клапанах для больших диаметров трубопроводов. Дисковые затворы отличаются компактностью и низкой стоимостью и применяются в клапанах для низкого давления.
Классификация запорных клапанов
Запорные клапаны можно классифицировать по различным признакам: по типу затвора, по типу привода, по материалу корпуса, по способу присоединения к трубопроводу.
По типу затвора
- Золотниковые клапаны: наиболее распространенный тип клапанов, обеспечивающий надежное перекрытие потока.
- Игольчатые клапаны: используются для точной регулировки расхода жидкости или газа.
- Шаровые клапаны: обеспечивают быстрое и полное перекрытие потока.
- Дисковые клапаны: отличаются компактностью и низкой стоимостью.
По типу привода
- Ручные клапаны: приводятся в действие вручную с помощью маховика или рукоятки.
- Электроприводные клапаны: управляются с помощью электропривода, обеспечивающего автоматическое открытие и закрытие клапана.
- Пневмоприводные клапаны: управляются с помощью пневмопривода, использующего сжатый воздух.
- Гидравлические клапаны: управляются с помощью гидравлического привода, использующего гидравлическую жидкость.
По материалу корпуса
- Чугунные клапаны: применяются для воды, пара и других неагрессивных сред.
- Стальные клапаны: используются для работы с высокими температурами и давлениями.
- Клапаны из нержавеющей стали: применяются для агрессивных сред и пищевых продуктов.
- Латунные клапаны: используются для воды, газа и других неагрессивных сред в бытовых системах.
- Пластиковые клапаны: применяются для химически активных сред.
Области применения
Запорные клапаны широко используются в различных отраслях промышленности и в быту. Они применяются в системах водоснабжения, отопления, вентиляции, кондиционирования, в нефтегазовой отрасли, в химической промышленности, в пищевой промышленности и т.д.
Системы водоснабжения и отопления
В системах водоснабжения и отопления запорные клапаны используются для перекрытия потока воды или теплоносителя в случае аварии, ремонта или технического обслуживания. Они устанавливаются на трубопроводах перед приборами учета, радиаторами, насосами и другим оборудованием.
Нефтегазовая отрасль
В нефтегазовой отрасли запорные клапаны используются для перекрытия потока нефти, газа и других нефтепродуктов в трубопроводах, резервуарах и технологическом оборудовании. Они обеспечивают безопасность при проведении ремонтных работ, предотвращают утечки и аварии.
Химическая промышленность
В химической промышленности запорные клапаны используются для работы с агрессивными химическими средами. Они изготавливаются из специальных материалов, устойчивых к коррозии и химическому воздействию. Клапаны применяются для перекрытия потока кислот, щелочей, растворителей и других химических веществ.
Критерии выбора запорного клапана
При выборе запорного клапана необходимо учитывать ряд факторов, таких как тип рабочей среды, давление и температура, диаметр трубопровода, условия эксплуатации и требования к герметичности.
Тип рабочей среды
Тип рабочей среды – это один из самых важных факторов при выборе запорного клапана. Необходимо учитывать химические свойства среды, ее агрессивность, вязкость и наличие твердых частиц. Для агрессивных сред необходимо выбирать клапаны из материалов, устойчивых к коррозии и химическому воздействию.
Давление и температура
Давление и температура рабочей среды также являются важными факторами при выборе запорного клапана. Необходимо выбирать клапаны, рассчитанные на максимальное давление и температуру в системе. При превышении допустимых значений давления и температуры клапан может выйти из строя или разрушиться.
Диаметр трубопровода
Диаметр трубопровода должен соответствовать диаметру проходного отверстия клапана. При несоответствии диаметров может возникнуть гидравлическое сопротивление, что приведет к снижению производительности системы. Также необходимо учитывать тип присоединения клапана к трубопроводу: резьбовое, фланцевое, сварное.
| Характеристика | Описание |
|---|---|
| Тип клапана | Золотниковый, игольчатый, шаровый, дисковый |
| Тип привода | Ручной, электроприводной, пневмоприводной, гидравлический |
| Материал корпуса | Чугун, сталь, нержавеющая сталь, латунь, пластик |
| Рабочая среда | Вода, пар, газ, нефть, химические вещества |
| Давление | Номинальное давление клапана (PN) |
| Температура | Максимальная и минимальная температура рабочей среды |
| Диаметр | Номинальный диаметр (DN) |
| Тип присоединения | Резьбовое, фланцевое, сварное |
| Герметичность | Класс герметичности по ГОСТ |
| Производитель | Репутация и опыт производителя |
Выбор запорного клапана – это ответственная задача, требующая учета множества факторов. Правильный выбор клапана обеспечит надежную и безопасную работу системы, а также снизит затраты на ее обслуживание и ремонт.
